Quadros de distribuição são equipamentos destinados à distribuição, proteção e seccionamento da energia elétrica em instalações residenciais, comerciais e industriais. Eles centralizam os dispositivos de proteção e permitem a alimentação segura dos diversos circuitos de uma instalação elétrica.
Descrição técnica
Os quadros de distribuição são conjuntos elétricos projetados para receber a alimentação proveniente de um circuito principal e redistribuir a energia para diferentes circuitos terminais, garantindo proteção contra sobrecarga, curto-circuito e falhas elétricas.

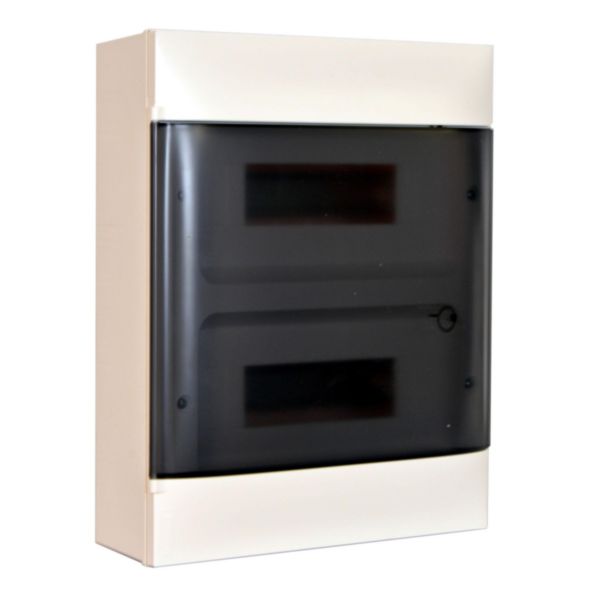

São compostos por um invólucro metálico ou termoplástico, no qual são instalados dispositivos como disjuntores, barramentos de fase, neutro e terra, dispositivos diferenciais (DR), DPS – dispositivos de proteção contra surtos e bornes de conexão.
Os quadros podem ser fabricados para instalação embutida ou sobreposta, com diferentes dimensões e capacidades de circuitos, e são projetados conforme as exigências das normas ABNT NBR 5410 (instalações elétricas de baixa tensão) e ABNT NBR IEC 61439 (conjuntos de manobra e controle de baixa tensão).
Principais características
- Distribuição segura da energia elétrica
- Proteção individual dos circuitos
- Organização e centralização das proteções elétricas
- Facilidade de manutenção e expansão da instalação
- Possibilidade de instalação de dispositivos de proteção adicionais
Aplicações
Utilizados em instalações residenciais, comerciais, prediais e industriais, os quadros de distribuição são responsáveis por alimentar circuitos de iluminação, tomadas, equipamentos e sistemas específicos, garantindo segurança, confiabilidade e controle da rede elétrica interna.
