Eletrocalhas são sistemas de infraestrutura utilizados para suporte, acomodação e organização de cabos elétricos, principalmente em instalações industriais, comerciais e de grande porte.
🔧 Descrição técnica
Eletrocalhas são perfis metálicos em formato de “U” ou retangular, geralmente fabricados em:
- Aço galvanizado (pré-zincado ou galvanização a fogo)
- Alumínio
- Inox (em ambientes agressivos)
Possuem estrutura aberta ou perfurada, permitindo:
- Ventilação dos cabos
- Dissipação de calor
- Facilidade de inspeção e manutenção
⚙️ Principais características
- Alta capacidade de carga: suportam grande volume e peso de cabos
- Modularidade: permitem ampliações e derivações com facilidade
- Acesso rápido: facilitam instalação, inspeção e manutenção
- Ventilação natural: reduz aquecimento dos cabos
- Versatilidade de instalação: podem ser fixadas em paredes, teto, piso ou estruturas metálicas
🧱 Tipos de eletrocalhas
- Lisa (sem furos)
- Maior proteção mecânica
- Menor ventilação
- Perfurada
- Mais comum
- Boa ventilação e leveza
- Aramada (leito tipo cesta)
- Estrutura leve
- Alta ventilação
- Ideal para cabos de dados e baixa tensão
- Com tampa
- Proteção contra poeira, impacto e interferências externas
🔌 Aplicações
- Indústrias (plantas, usinas, mineração)
- Data centers
- Prédios comerciais
- Infraestrutura urbana
- Hospitais e shoppings

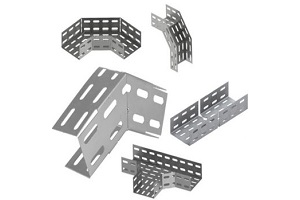

🧩 Acessórios comuns
- Curvas (horizontal e vertical)
- Tês e cruzetas
- Reduções
- Emendas e talas
- Suportes e mãos francesas
- Tampas
📏 Normas relacionadas
- NBR 5410 – Instalações elétricas de baixa tensão
- NBR IEC 61537 – Sistemas de eletrocalhas e leitos para cabos
